a. Mempelajari karekteristik Transfer
b. Memahami Persamaan Shockley
c. Mempelajari Kurva Transfer
2.
Alat dan Bahan [kembali]
a. Alat
1. Ground
2. Baterai
spesifikasi Battery:
Klasifikasi: Alkaline
Sistem Kimia: Zinc-Manganese Dioxide (Zn / MnO2)
Penunjukan: ANSI 1604A, IEC-6LF22 atau 6LR61
Tegangan Nominal: 9.0 volt
Suhu Operasi: -18 ° C hingga 55 ° C
Berat Khas: 45 gram
Volume Umum: 21 sentimeter kubik
Shelf Life: 5 tahun pada 21 ° C
Terminal: Jepretan Miniatur
Konfigurasi
b. Bahan
1. N-Channel JFET
2. Resistor
Konfigurasi Resistor
3. LED
Spesifikasi
Dasar Teori [kembali]
Untuk transistor BJT arus keluaran IC dan arus pengendali masukan IB dilambangkan dengan beta, yang dianggap konstan untuk analisis yang akan dilakukan. Di bentuk persamaan
Ic = f(IB) = βIB (5.2)
Hubungan antara ID dan VGS ditentukan oleh Shockley's persamaan:
ID = IDSS( 1 – VGS/VP)2 (5.3)
Kuadrat dari persamaan akan menghasilkan hubungan nonlinier antara ID dan VGS, menghasilkan kurva yang tumbuh secara eksponensial dengan besaran VGS yang semakin menurun. Persamaan jaringan dapat berubah seiring dengan persimpangan antara dua kurva, tetapi kurva transfer didefinisikan oleh Persamaan. (5.3) tidak terpengaruh. Oleh karena itu secara umum:
“ Karakteristik transfer yang ditentukan oleh persamaan Shockley tidak terpengaruh oleh jaringan tempat perangkat digunakan.”
Kurva transfer dapat diperoleh dengan menggunakan persamaan Shockley atau dari keluarannya karakteristik Gambar 5.10 pada Gambar 5.15 disediakan dua grafik, dengan vertical
Titik potong pada kurva ID banding VGS akan seperti yang ditunjukkan sejak sumbu vertikal ditentukan sebagai VGS 0 V. Sedang ditinjau:
ketika VGS = 0 V, ID = IDSS.
Ketika VGS = VP = 4 V, arus drain adalah nol miliampere, menentukan yang lain titik pada kurva transfer. Itu adalah:
Ketika VGS = VP, ID = 0 mA.
Jika hubungannya linier, plot ID versus VGS akan menghasilkan garis lurus antara IDSS dan VP. Namun, kurva para bolic akan dihasilkan karena jarak vertikal antara langkah-langkah VGS di drain karakteristik Gambar 5.15 berkurang secara nyata karena VGS menjadi semakin negatif. Bandingkan jarak antara VGS = 0 V dan VGS = - 1 V dengan jarak antara VGS = -3 V dan pinch-off. Perubahan VGS sama, tetapi perubahan yang dihasilkan di ID sangat berbeda
Menerapkan Persamaan Shockley
Mengganti VGS = 0 V memberikan
Persamaan (5.3): ID = IDSS ( 1 – VGS/VP )2
= IDSS ( 1 – 0/VP)2 = IDSS(1-0)2
dan
ID = IDSS|VGS = 0 V
Subsitusi VGS = VP menghasilkan
ID = IDSS (1 – VP/VP)2
= IDSS( 1 - 1)2 = IDSS(0)
ID = 0 A|VGS = VP
persamaan untuk tingkat hasil VGS untuk tingkat ID tertentu. Derivasi cukup lurus ke depan dan akan menghasilkan
VGS = VP( 1 - √ ID/IDSS)
Metode Singkatan
Jika kita memilih ID = IDSS / 2 dan mengganti ke Persamaan. (5.6), kami menemukan itu VGS
VGS = VP ( 1 - √ ID/IDSS)
4. Percobaan [kembali]
1. Bukalah aplikasi proteus terlebih dahulu.
2. Buka schematic capture, pilih bagian component mode (
), dan pada bagian devices klik 'P'.
3. Pastikan kategorinya berada pada all categories agar mudah dalam melakukan pencarian.
4. Ketikkan semua nama bahan komponen yang dibutuhkan dalam rangkaian.
5. Double klik komponen yang kita butuhkan agar komponen tersebut muncul dikolom Devices.
6. Buka bagian Terminals mode ( .
)
7. Pilih terminal yang diperlukan.
8. Setelah semua komponen didapatkan, letakkan komponen pada papan rangkaian.
9. Rangkailah semua komponen sesuai prinsipnya.
10. Klik play (
) pada bagian kiri bawah aplikasi untuk
menjalankan rangkaian simulasi.
11. Saat di play, jika rangkaian simulasi sudah benar dan sesuai, maka akan muncul output cahaya pada LED.
5. Rangkaian simulasi [kembali]

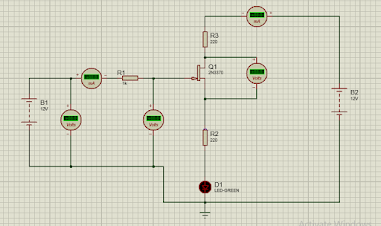

Foto rangkaian simulasi
Prinsip kerja rangkaian
6. Video [kembali]
7.Download [kembali]
Download Rangkaian[disini]
Download video[disini]
Download html[disini]
Download Datasheet[disini]
8. Example [kembali]
1. Sketsa kurva transfer jika ditentukan IDSS = 12 mA dan VP = -6 V.
Dua titik plot ditentukan oleh
IDSS = 12 mA maka VGS = 0 V
dan
ID = 0 mA maka VGS = VP
Pada VGS= VP / 2 = -6 V / 2 = -3 V, maka ID = IDSS / 4 = 12 mA / 4 = 3mA.
Untuk ID = IDSS / 2 = 12 mA / 2 = 6 mA , maka VGS = 0,3VP = 0,3 (6 V) = 1,8 V. Keempat titik plot
didefinisikan dengan baik pada Gambar 5.16 dengan kurva transfer lengkap.
2. Buat sketsa kurva transfer untuk perangkat p-channel dengan IDSS 4 mA dan VP 3 V.
IDSS = 4 mA maka VGS = 0 V
dan
ID = 0 mA maka VGS = VP
Pada VGS = VP / 2 = 3 V / 2 = 1,5 V, maka ID = IDSS / 4 = 4 mA / 4= 1 mA.
Jika ID = IDSS / 2 = 4 mA / 2 = 2 mA, maka VGS = 0,3VP = 0,3 (3 V) = 0,9 V. Keempat titik plot muncul pada Gambar.
9. Problem [kembali]
1. Diberikan IDSS = 9 mA dan VP= 3,5 V, tentukan ID ketika:
(a) VGS = 0 V.
(b) VGS = 2 V.
(c) VGS = 3,5 V.
(d) VGS = 5 V.
Jawab:
(a).VGS = 0 maka ID = IDSS = 9 mA
(b).VGS = 2 maka ID = IDSS(1 – (VGS/VP))2
= 9 mA (1 – (2 V/3,5 V))2
= 9 mA (1 – 0,57 )2
= 9 mA ( 0,1849 )
= 1.6641 mA
(c). VGS = 3,5 V maka ID = 0 Ma
(d). VGS = 5 V maka ID = 9 mA (1- (5 V/3,5 V))2
= 9 mA (0,1764)
= 1,5876 mA
2. Diberikan IDSS = 6 mA dan VP = -4,5 V;
(a). tentukan ID jika VGS = -2 dan -3,6 V
(b). tentukan VGS jika ID = 3 dan 5,5 mA
Jawab:
(a). VGS = -2 V maka ID = 6 mA (1- (-2 V/-4,5 V))2
= 6 mA (0,9216)
= 5,5296 Ma
VGS = -3,6 V maka ID = 6 mA (1 - (-3,6 V/-4,5 V))2
= 6 mA (0,04)
= 0,24 mA
(b). ID = 3 V maka VGS = VP(1-(ID/IDSS))2
= -4,5 V(1 - (3 mA/6 mA))2
= -4,5 V(0,25)
= 1.125 V
ID = 5,5 mA maka VGS = -4,5 V (1-(5,5 mA/6 mA))2
= -4,5 V (0,0081)
= - 0,03645 V
10 Pilihan Ganda [kembali]
1. Dari terminal dibawah ini yang termasuk terminal yang ada pada JFET adalah
a. Basis
b. Ground
c. Emitter
d. Gate
e. Kolektor
2. Perbedaan transistor bjt dengan transistor fet yang benal adalah
a. BJT menkonversi arus menjadi arus, FET mengkonversi tegangan menjadi arus
b. BJT tidak membutuhkan arus input, FET membutuhkan arus input
c. FET membutuhkan resistor di depan terminal Gate nya , BJT tidak membutuhkan resistor di depan terminal basisnya
d. BJT dapat melaksanakan proses pensaklaran secara lebih cepat dibandingkan FET
[menuju awal]
