- Tujuan[kembali]
- Untuk mengetaui prinsip kerja sensor
- Untuk mengetahui cara mensimulasikan rangkaian kasur pendeteksi kebakaran dan gempa
- Untuk mengetahui prinsip kerja rangkaian kasur pendeteksi kebakaran dan gempa
o
Ground
o
DC Voltmeter
o
DC generator
o
Logicstate
o
Power Supply
- Sensor
Flame
-
Spesifikasi :
- Output= Digital (D0)
- Tipe : Flame sensor isi 5 sensor
- Vin : DC 3.3V-9V
- Range sensor : 120°
- Output : Digital
- Tiap sensor memiliki lampu indikator
- Mendeteksi api lilin dengan range panjang gelombang 700-1100nm
- Dimensi : panjang 4 cm x lebar 4 cm
- Berat : 50 gram
- Lighter flame detect distance 80cm
- Sensor Vibration
- Motor
Komponen Motor Listrik :
- Resistor
Spesifikasi :
- Resistance (Ohms) : 220 V
- Power (Watts) : 0,25 W, ¼ W
- Tolerance : ± 5%
- Packaging : Bulk
- Composition : Carbon Film
- Temperature Coefficient : 350ppm/°C
- Lead Free Status : Lead Free
- RoHS Status : RoHs Complient
- Relay
- Trigger Voltage (Voltage across coil) : 5V DC
- Trigger Current (Nominal current) : 70mA
- Maximum AC load current: 10A @ 250/125V AC
- Maximum DC load current: 10A @ 30/28V DC
- Compact 5-pin configuration with plastic moulding
- Operating time: 10msec Release time: 5msec
- Maximum switching: 300 operating/minute (mechanically)
Konfigurasi Pin
- Coil End 1 : Used to trigger(On/Off) the Relay, Normally one end is connected to 5V and the other end to ground.
- Coil End 2 : Used to trigger(On/Off) the Relay, Normally one end is connected to 5V and the other end to ground.
- Common (COM) : Common is connected to one End of the Load that is to be controlled.
- Normally Close (NC) : The other end of the load is either connected to NO or NC. If connected to NC the load remains connected before trigger.
- Normally Open (NO) : The other end of the load is either connected to NO or NC. If connected to NO the load remains disconnected before trigger.
- Diode
Dioda (diode) yaitu komponen elektronika aktif yang terbuat dari bahan semikonduktor dan punya fungsi buat menghantarkan arus listrik ke satu arah, tapi menghambat arus listrik dari arah sebaliknya.
- Baterai
Baterai (Battery) adalah sebuah alat yang dapat merubah energi kimia yang disimpannya menjadi energi Listrik yang dapat digunakan oleh suatu perangkat Elektronik. Baterai bertujuan untuk memberikan tenaga listrik ke rangkaian agar rangkaian dapat hidup dengan baik.
- Transistor
Spesifikasi :
- Bi-Polar NPN Transistor
- DC Current Gain (hFE) is 800 maximum
- Continuous Collector current (IC) is 500mA
- Emitter Base Voltage (VBE) is 5V
- Base Current(IB) is 5mA maximum
- Available in To-92 Package
Konfigurasi Pin :
Pin 1 : Collector
Pin 2 : Base
Pin 3 : Emitter
- Led
Tegangan kerja / jatuh tegangan pada sebuah menurut warna yang dihasilkan:
Infra merah : 1,6 V
Merah : 1,8 V – 2,1 V
Oranye : 2,2 V
Kuning : 2,4 V
Hijau : 2,6 V
Biru : 3,0 V – 3,5 V
Putih : 3,0 – 3,6 V
Ultraviolet : 3,5 V
Flame sensor adalah alat yang sensitif terhadap radiasi sinar ultraviolet yang ditimbulkan oleh nyala api, tetapi detector ini tidak bereaksi pada lampu ruangan, infra merah atau sumber cahaya lain yang tidak ada hubungannya dengan nyala api (flame).
Flame sensor atau flame detector merupakan salah satu alat instrument berupa sensor yang dapat mendeteksi nilai intensitas dan frekuensi api dengan panjang gelombang antara 760 nm ~ 1100 nm.
Penempatan detector harus bebas dari objek yang menghalangi, tidak dekat dengan lampu mercury, lampu halogen dan lampu untuk sterilisasi. Juga hindari tempat-tempat yang sering terjadi percikan api (spark), seperti di bengkel-bengkel las atau bengkel kerja yang mengoperasikan gerinda. Dalam percobaan singkat, detector ini menunjukkan performa yang sangat bagus. Respon detector terbilang cepat saat korek api dinyalakan dalam jarak 3 – 4m. Oleh sebab itu, pemasangan di pusat keramaian dan area publik harus sedikit dicermati. Jangan sampai orang yang hanya menyalakan pemantik api (lighter) di bawah detector dianggap sebagai kebakaran. Bisa juga dipasang di ruang bebas merokok (No Smoking Area) asalkan bunyi alarm-nya hanya terjadi di ruangan itu saja sebagai peringatan bagi orang yang “membandel”.
1. Bukalah aplikasi proteus terlebih dahulu.
2.
Buka schematic capture, pilih bagian component mode (
), dan
pada bagian devices klik 'P'.
3. Pastikan kategorinya berada pada all categories agar mudah dalam melakukan pencarian.
4. Ketikkan semua nama bahan komponen yang dibutuhkan dalam rangkaian.
5. Double klik komponen yang kita butuhkan agar komponen tersebut muncul dikolom Devices.
6.
Buka bagian Terminals mode (
)
7. Pilih terminal yang diperlukan.
8. Setelah semua komponen didapatkan, letakkan komponen pada papan rangkaian.
9. Rangkailah semua komponen sesuai prinsipnya.
10.
Klik play (
) pada
bagian kiri bawah aplikasi untuk menjalankan rangkaian simulasi.
11. Saat di play, jika rangkaian simulasi sudah benar dan sesuai, maka akan muncul output LED dan motor
|
Rangkaian saat berlogika 0 (tidak adanya kebakaran maupun gempa)
|
|

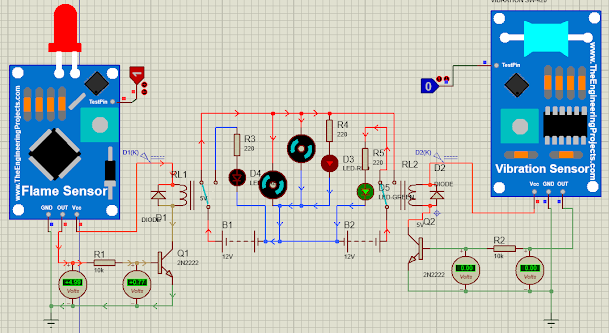

Rangkaian saat sensor flame berlogika 1 (adanya kebakaran)
|
|

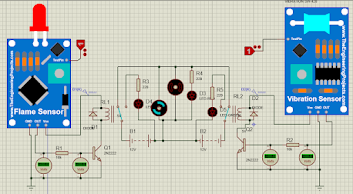

Rangkaian saat sensor vibration berlogika 1 (adanya gempa) |
|
Rangkaian saat sensor flame dan sensor vibration berlogika 1 (adanya gempa dan kebakaran)
|
